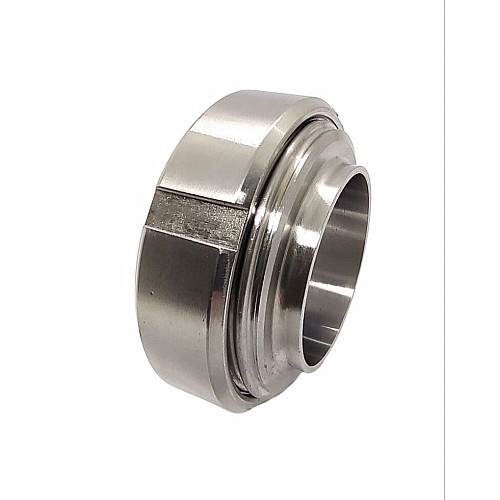

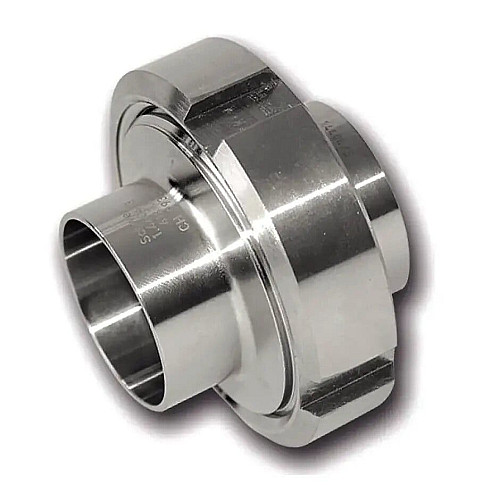

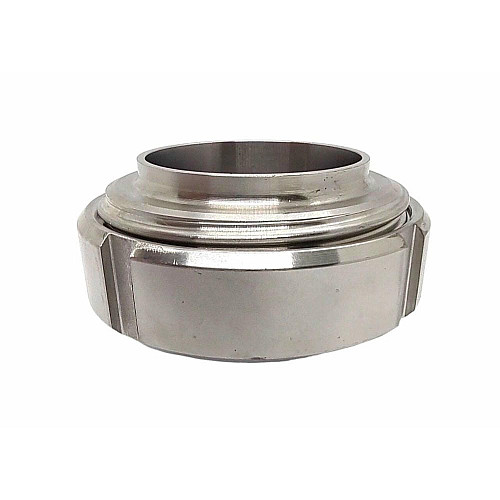

Молочна муфта DN4" із нержавіючої сталі AISI 304

Муфта молочна з нержавіючої сталі AISI 304, також називають різьбове з'єднання в зборі - це частина трубопровідної системи, яка з'єднує між собою два відрізки труби або іншого фітинга. Назва муфта молочна, не означає, що її можна використовувати тільки для виробництва молочної продукції, її досить часто застосовують у пивному виробництві, на виробництві алкогольних та безалкогольних напоїв або соків, за рахунок того, що вона виконана з харчової нержавіючої сталі AISI 304

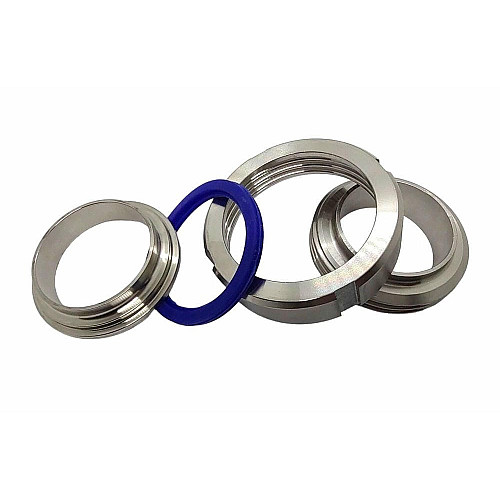

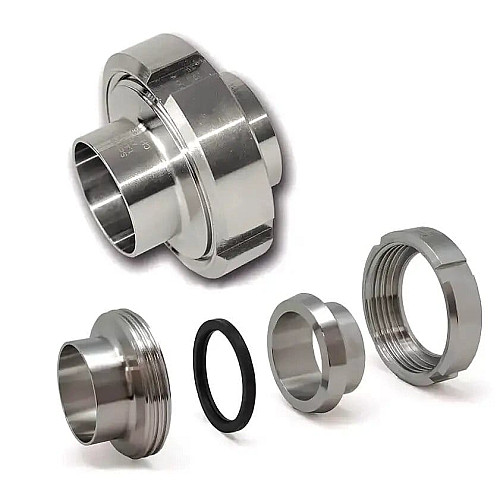

Муфта молочна складається з 4-х основних частин:

Штуцер різьбовий - частина різьбового з'єднання, до якого, з іншого боку, кріпиться штуцер конічний і між ними поміщається ущільнення, і ця пара затискається гайкою. Представлений у двох стандартах DIN та SMS, щоб правильно підібрати штуцер конічний, заміряйте його зовнішній діаметр приварювальної частини та внутрішній діаметр.
Штуцер конічний - має характерну конусну форму, який вставляється в штуцер різьбовий і між ними міститься ущільнення, тим самим не пропускаючи рідину. Ця деталь може бути виконана за двома стандартами DIN та SMS. Чим вони відрізняються, по-перше, зовнішнім розміром приварювальної частини до труби, у стандарту DIN вона більша, по-друге, товщиною стінки, SMS стандарт йде на 0,5 мм тонше.
Гайка шліцева - вона служить скріпною частиною двох штуцерів і ущільнення між ними. Вже з назви зрозуміло, що на ній є шліци, за допомогою яких щільно її затягують спеціальним кличем. Але це більше стосується великих діаметрів, на маленьких можна закрутити і рукою. Гайка може бути виготовлена з нержавіючої сталі AISI 304, оскільки вона не стикається з продуктом. Ця деталь може бути виконана за стандартом DIN або SMS.
Ущільнення - буває декількох видів NBR, SILICON, VITON, EPDM. Кожне з них відрізняється один від одного кольором, температурним режимом використання та середовищем застосування.
Гайка глуха - ця деталь муфти молочної, служить для повного закриття трубопровідної системи. Вона накручується на штуцер різьбовий і має всередині ущільнення. Також на ній кріпиться ланцюжок з кільцем (можуть бути варіанти виконання без них).

Всі елементи сполукивиконані з нержавіючої сталіAISI304- харчова сталь, головним чином затребувана в харчовій промисловості та в середовищах з окислювальним характером. Може бути використана при низьких концентраціях сильних кислот (азотна, хлорна, соляна, сірчана) та при низьких температурах, а також при середніх температурах слабких кислот (яблучна, оцтова, лимонна, молочна).
