Диоптр мини для отбора жидкости, 1/4 папа-папа

Мини диоптр для отбора жидкости, резьба 1/4 папа-папа

Мини-диоптр для отбора жидкости с резьбой 1/4 "папа-папа" - это компактное устройство, предназначенное для использования в системах дистилляции, например, самогонных аппаратах или ректификационных колоннах. Он служит визуальному контролю процесса отбора жидкости (флегмы) и позволяет точно регулировать ее поток.

• Назначение: Мини-диоптр устанавливается в узел отбора жидкости, обеспечивая наблюдение за процессом конденсации и стекания флегмы. Это помогает оператору следить за качеством и скоростью отбора фракций (голов, тела или хвостов).

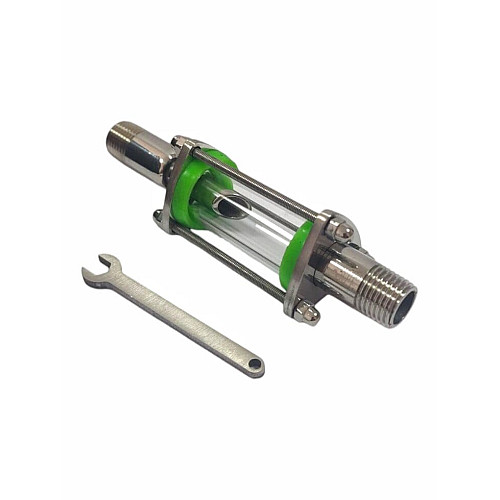

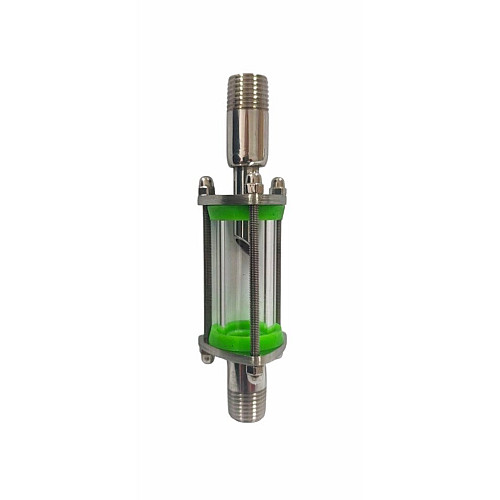

• Конструкция: Устройство представляет собой небольшой прозрачный участок из жаропрочного стекла и нержавеющей стали с окошком), через которое видно движение жидкости. С обеих сторон диоптрика расположена резьба 1/4 дюйма типа "папа" (наружная резьба), позволяющая легко интегрировать его в систему с соответствующими фитингами.
• Резьба 1/4 "папа-папа" : означает, что оба конца диоптрика имеют наружную резьбу диаметром 1/4 дюйма. Это стандартный размер, совместимый с большинством игольчатых кранов, доохладителей и других элементов дистилляционных систем.
• Применение: Используется для покапельного отбора фракций при ректификации или дистилляции. Благодаря компактным размерам он подходит для систем с ограниченным пространством.

Достоинства:

• Компактность, облегчающая установку в небольших колоннах.
• Возможность визуального контроля за процессом без необходимости разбирать систему.
• Совместимость с другими элементами благодаря стандартной резьбе 1/4".

Пример использования:

Мини-диоптрик устанавливается между царгой и узлом отбора. С одной стороны, он подключается к системе колонны, с другой – к игловому крану или доохладителю. Оператор может наблюдать, как флегма стекает через диоптрик и регулировать отбор с помощью крана, добиваясь нужной скорости (например, 1-2 капли в секунду для главных фракций).
