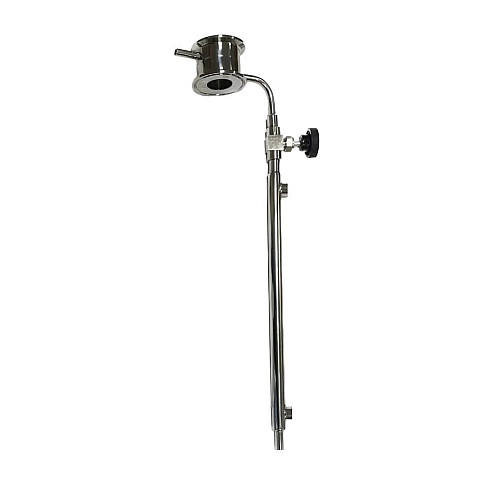

Вузол Відбору 2" По Рідині Кламп З Доохолоджувачем 350 мм

Вузол відбору - це універсальний прилад, що дає змогу задавати швидкість відбору дистиляту простим поворотом голчастого крана. Зменшуючи прохідний перетин трубки відбору, ми зменшуємо швидкість відтоку. Головною перевагою такого відбору є висока якість дистиляту, що досягається завдяки відбору по рідині, і не менш важливим є стабільна робота та зручність використання.

Як це відбувається? Пари піднімаються з куба, прямують вгору по колоні. У верхній точці колони-дистилятора (охолоджувачі), пари конденсуються, потрапляючи не одразу у відбірну ємність, а в камеру у вузлі відбору. Камера з'єднана з голчастим краном. Через голчастий кран ми контролюємо швидкість відбору - від краплі до тонкої цівки. Такий принцип роботи вузла відбору дає змогу відбирати дистилят на одній швидкості. На відбір не впливають перепади напруги, стрибки тиску води. Відбір виходить стабільний, немає зриву хвостових фракцій, отже - чистий, дзеркальний продукт, позбавлений неприємних запахів і домішок. Функція вузла відбору - багаторазова переконденсація рідини (принцип роботи ректифікаційної колони), безперервний відбір питного дистиляту. Це одна з найкращих схем для дистиляції.

Функція доохолоджувача в системі вузла відбору - охолодження дистиляту для зручності вимірювання міцності. (рекомендована температура на виході 20 ºС).

І трохи про технічні характеристики!

Гільза для цифрового термометра, в цьому наборі розташована над чашкою скупчення дистиляту. Кріпиться термометр WT-1 за допомогою силіконового ніпеля для встановлення термометра. Монтуйте щуп термометра тільки в гільзу, таким чином, щоб кінчик термометра не заходив у чашку у вузлі і не збивав показання температури флегмою, що стікає зверху.

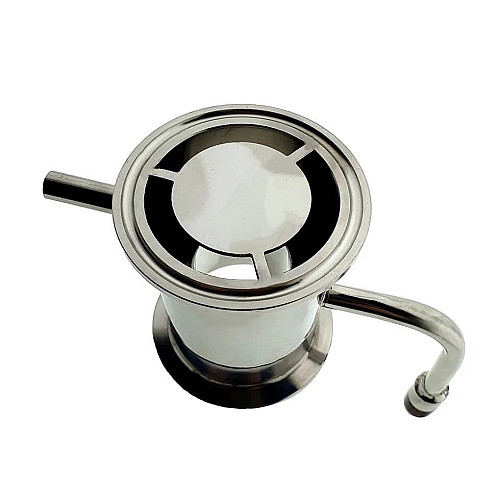

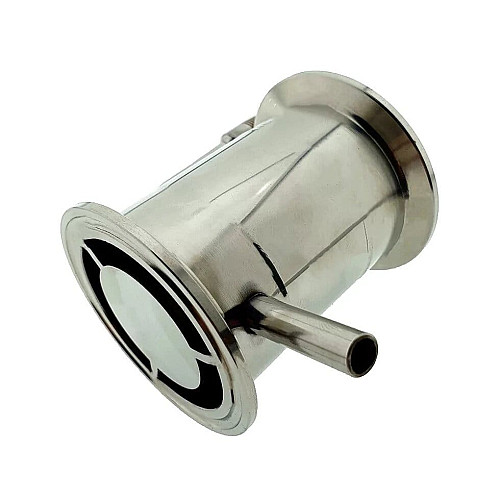

У верхній частині на вузлі відбору розташований "грибок". Це елемент конструкції, який дає змогу стікати флегмі в чашку у вузлі. Таким чином підвищується ККД як при відборі тіла, так і ефективність і швидкість при відборі хвостів. Діаметр вузла 50,8 мм, звуження у вузлі 32 мм.

У комплекті якісний голчастий кран з харчової нержавіючої сталі (не магнітиться). При чому з'єднується кран з вузлом і доохолоджувачем за допомогою різьбового з'єднання ¼", а це жорстка фіксація всіх елементів, і, відповідно, зручність регулювання, надійність під час експлуатації та універсальність крана (багатьом, напевно, знайомі вузли на силіконових трубках, з не зручними кранами на гайках, трубки сповзають, крат бовтається, нервів додається).

Пристрій вузла відбору не складний, але грамотне виконання і опрацьована конструкція дає дивовижний ефект і спрощує процес.

Підходить для більшості обладнання як українських, так і китайських виробників.

Чим краща така схема дистиляції:

Покращує якість дистиляту,

Дає змогу контролювати швидкість відбору;

Дозволяє контролювати градус продукту;

Не вибаглива до перепадів джерела нагріву, тиску води;

Дозволяє отримувати як дистилят, так і ректифікат.

Комплектація:

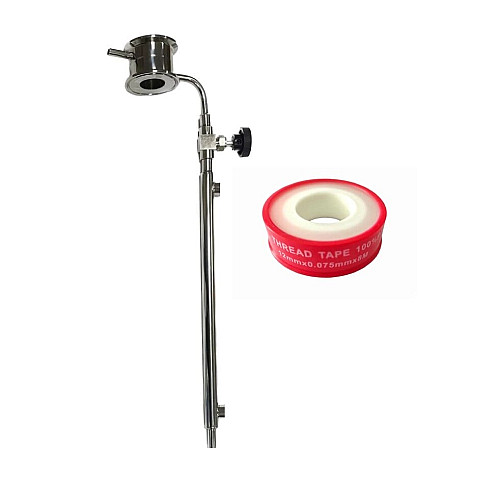

• Вузол відбору універсальний 2" кламп (нар. різьблення, гільза для термометра) - 1 шт;

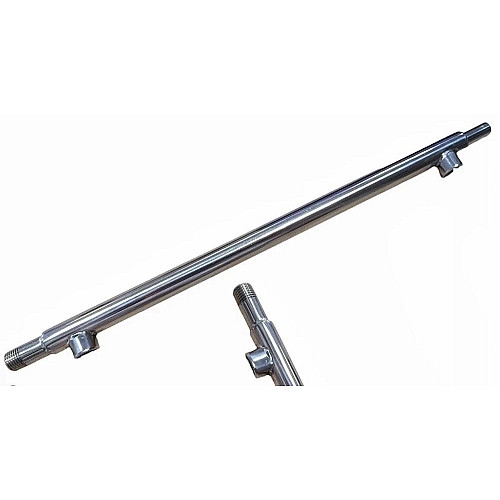

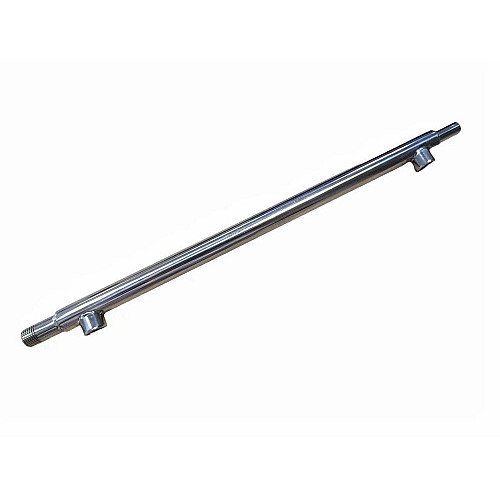

• Доохолоджувач прямоточний 10-16 з різьбленням ¼" L 350 мм. - 1 шт;

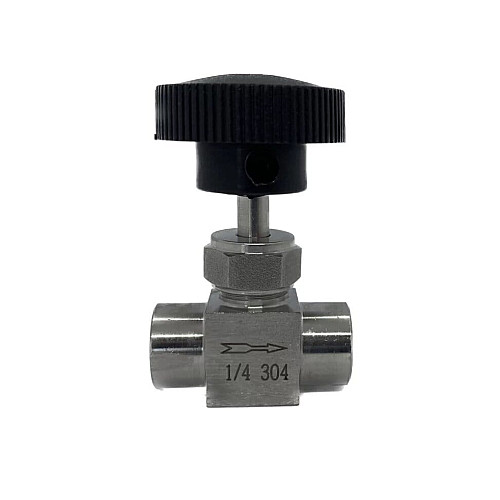

• Голчастий кран нержавіючий прямий прямий тонкого регулювання ДУ8 різьба внутрішня-внутрішня ¼ AISI 304 - 1 шт.

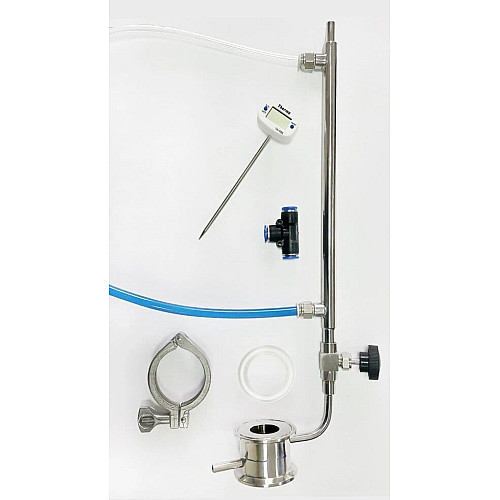

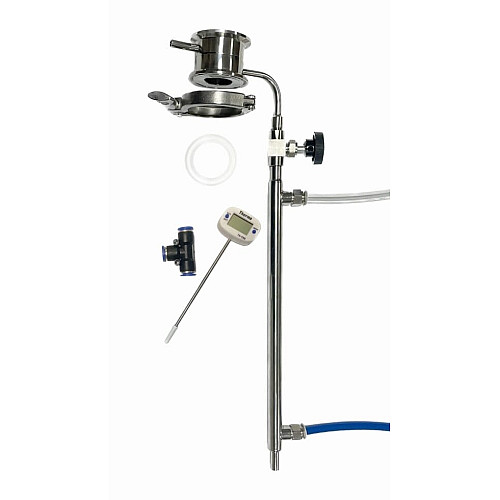

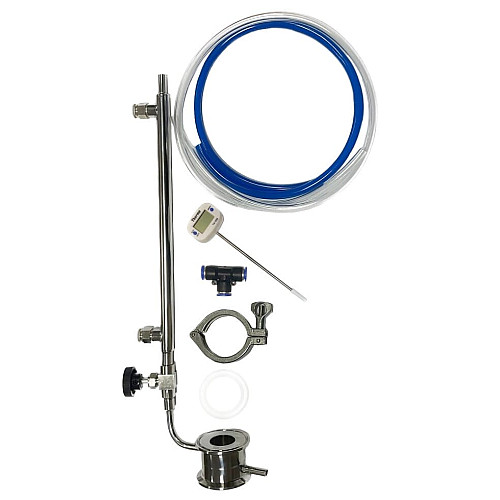

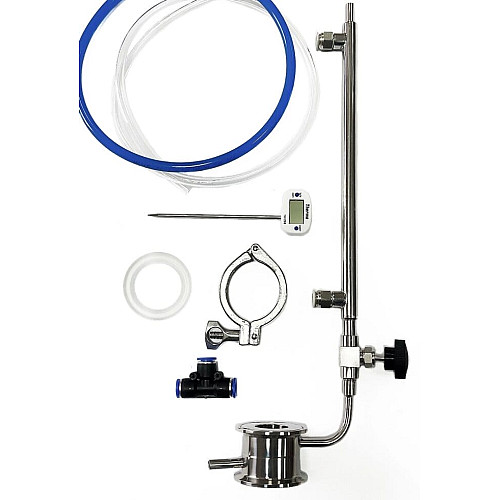

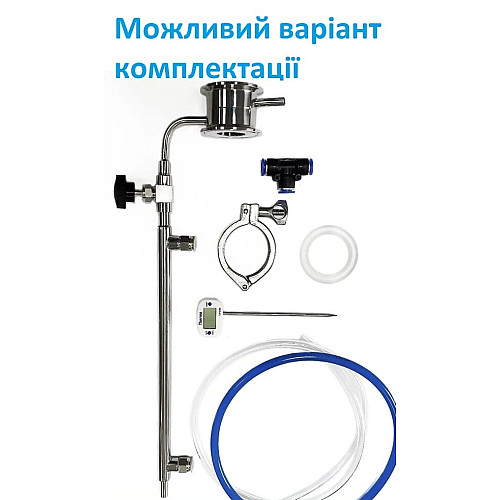

* Наочний приклад - фото зроблено для прикладу і відображає теоретичний комплект для більш простого розуміння можливої комплектації.
